滾珠絲杠中頻感應加熱淬火變形分析及工藝改進
滾珠絲杠是某機床傳動機構的關鍵零件。采用GCrl5鋼制造，熱處理用中頻感應加熱淬火處理。淬火機床為功率100kW、2500Hz的中頻發電機組配置雙軌臥式淬火機床。絲杠中頻感應加熱淬火時一端是三爪卡盤夾住，另一端由尾座頂尖頂住固定，因而限制了工件淬火加熱時產生的伸長變形，使絲杠出現彎曲變形達2-6ram之多，采用人工校直尚無法挽救，致使工件報廢，嚴重影響產品質量和機床生產，并且經濟損失較大。

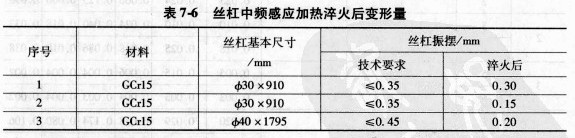

改進后的中頻感應加熱淬火絲杠支托裝置如圖7-24所示。淬火裝置去掉了尾座頂尖及套，利用尾座頂尖錐孔設計錐度套，以減少絲杠淬火中的擺動或振動，并改進了操作加工方法，使絲杠振擺調整至≤0．15mm。工件淬火時，采用中心架和帶滾輪V形扶架托住絲杠，以防加工中絲杠受熱自重下垂產生彎曲，加工中用百分表測量工件變形量，使其變形量在振擺范圍以內。絲杠中頻感應加熱淬火后，變形量大大減小，其變形量為0．15～0．30mm，滿足了技術要求。絲杠中頻感應加熱淬火后變形量見表7-6圖

滾珠絲杠采用改進中頻感應加熱淬火工藝方法后，工件變形微小，符合技術要求指標，從而省去了人工校直工序，節約工時和成本，生產效率得到了提高。
